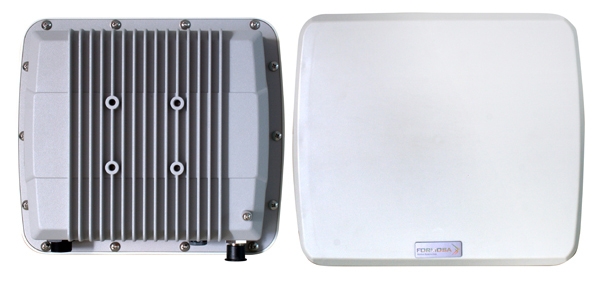

KWU-O100WA
產品介紹
KWU-O100WA 規格書
說明: 802.15.4a 超寬頻 (UWB) 高功率精準定位錨 (anchor)
KWU-O100WA UWB為大可全創意股份有限公司 (Formosa Wireless Systems Corp.) 基於超寬頻(UWB)所設計之精準定位錨(location)，產品包含了先進的UWB射頻模組，WiFi模組，並配合定位標籤和計算引擎可實現高精度定位，最高定位精度達30 公分，領先於其他無線技術定位產品。 高精度，高功率的錨點 (anchor point)，具有非常高的性價比。 支持TDoA和ToF兩種定位方式，也可以用於個人測距之用。
除了UWB模組之外，KWU-O100WA還包含了5G高功率Wi-Fi射頻元件。 除了有線連接外，還支持Wi-Fi橋接，Wi-Fi也可用作AP進行Wi-Fi覆蓋。 KWU-O100WA支援PoE 802.3af網路供電，方便設備的安裝和維護，同時也解決了Wi-Fi無線覆蓋問題。
主要特色:
- 802.15.4a 超寬頻 (UWB)
- 高精準度, 範圍: 30 公分
- 高功率, 直線可視距離: 300公尺
- 高功率Wi-Fi: 802.11A/N 1ⅹ1
- 802. 3af 乙太網路線供電 (PoE )
- 10/100 有線網路
應用方塊圖
產品規格
| 摘要 | |
|---|---|
| 產品說明 | 802.15.4a 超寬頻精準定位錨 |
| 標準 | 802.15.4a 802.11 A/N |
| 介面 | 直流電源 RJ45 10/100Mbps SMA x 1(UWB) SMA x 1 Wi-Fi 5G |
| 電源電壓 | 802.3af 乙太網路供電 (PoE) |
| 平均功耗 | < 5瓦 |
| 機殼 | 金屬IP 68 等級 |
| 安裝 | 牆上/ 柱上 安裝方式 |
| 超寬頻（UWB） | |
| 工作頻率 | 3.25GHz ~6.75GHz(頻道 1/2/3/5) |
| 實體速率 | 110 kbps 850 Kbps 6.8 Mbps |
| 輸出功率 25℃ | -24dBm/MHz (可調整） |
| 頻道頻寬 | 500MHz |
| 天線增益 | 外接式天線 (選配) |
| 射頻規格（5G Wi-Fi） | |
| 工作頻率 | 802.11 A/N 5.725GHz-5.845GHz |
| 調變技術 | OFDM: BPSK@6/9Mbps, QPSK@12/18Mbps, 16-QAM@24Mbps, 64-QAM@48/54Mbps MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM |
| 傳送功率 (單路 25℃) |
21dBm@MCS7 23dBm@54Mbps 24dBm@11Mbps |
| 接收靈敏度 | -71dBm@MCS7 -75dBm@54MHz -95dBm@1MHz |
| 頻道頻寬 | 20MHz/40MHz |
| 天線增益 | 外接式天線 (選配) |
| 軟體規格 | |
| 超寬頻 (UWB) 工作模式 |
TDoA TWR |
| 超寬頻 (UWB) 有效距離 |
> 300 m@6.8Mbps 無障礙 |
| 測距精準度 | < 30公分 |
| 時間同步模式 | 無線同步 |
| 網路模式 | 路由器 橋接器 |
| 無線網路 (WLAN)工作模式 | 基地台 無線終端 中繼器 |
| 網路協定 | 動態主機設定協定 (DHCP) 用戶端 動態主機設定協定 (DHCP) 伺服器 |
| 安全性 | 支援 64/128 WEP WPA-PSK WPA2-PSK |
| 配置管理 | 網頁式用戶管理 ( 遠端 / 本地端 ) 簡單網路管理協議 (SNMP) TFTP/HTTP 軟體升級 |
| 備分網路地址 (IP) | 有備分網路地址 (IP) |
| 運算引擎 | 自動尋找網路地址或區域名稱 |
| 實體規格 | |
| 介面 | RJ45 N 母頭 (Jack) x 2 復原初始按鈕 |
| 尺寸 (毫米) | 259 x 250 x 75 毫米 |
| 重量 (公斤) | 1.8公斤 |
| 環境規格 | |
| 溫度 | 工作中: -20℃~80℃ 儲放: -40ºC to 90ºC |
| 濕度 | 工作中: 0%～90% (非冷凝) 儲放: 0%～90% (非冷凝) |
| 有害物質限用指令(RoHS) | 相容 |
