Product Name : ANT24-0812PC MIMO antenna
Product No : ANT24-0812PC
Product Introduction

DATA SHEET

Model No. : ANT24-0812PC
Description : 2.4~2.5 GHz DUAL POLARIZATION
8 dBi OMNI ANTENNA
Date : 2014/06/25
Rev : 2
  1. OVERVIEW & SPECIFICATIONS

    Electrical Specification

    Frequency Range 2400~2500 MHz
    VSWR ≤2.0
    Gain 8 / 8 dBi
    Impedance 50Ω
    Polarization Dual Polarization
    Beamwidth
            Vertical 42°
            Horizontal 360°
    Max. Power 50 Watt
    Isolation ≤ 20

    Mechanical Specifications

    Connector N MALE
    Cable PRO-200 BLACK
    Operation Temp. -30℃ ~ +60℃
    Material-Radome ABS
    Dimension (L*W*H) Ø80*635 mm
    Weight 720g ± 20g
    RoHS compliant Yes

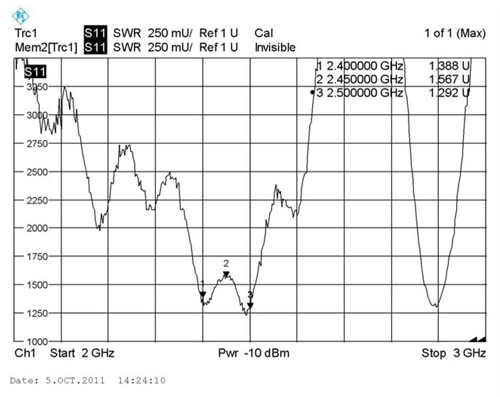

    VSWR-Vertical

    VSWR-Horizotal

    ISOLATION

    RADIATION PATTERN

    H-Plane

    E-Plane
